En esta entrada te mostramos cómo configurar correctamente un adaptador de teléfonos analógicos (ATA) Grandstream HT841 para integrarlo con un servidor Asterisk usando Issabel 5. Aprenderás desde la creación de extensiones SIP hasta la configuración del equipo Grandstream y la realización de pruebas de llamada. Ideal para quienes desean aprovechar teléfonos analógicos en sistemas VoIP profesionales.
En este documento vamos a configurar un HT841 para aceptar líneas analógicas (troncales) para entrada y salida de llamadas desde la centralita Issabel 5 basada en Asterisk usando la configuración de Peer to Peer.

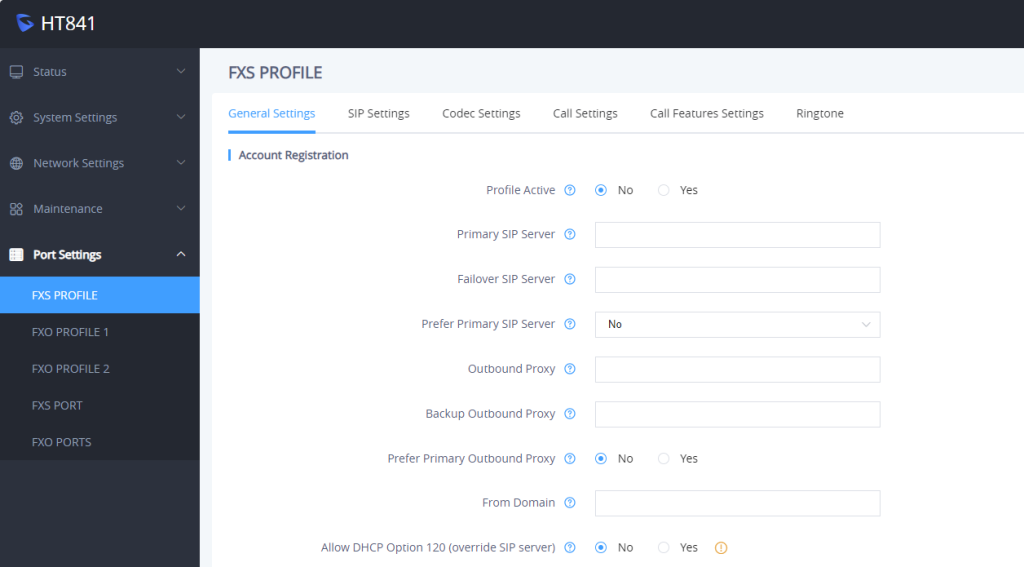

Conectamos la o las líneas analógicas a los puertos FXO, primero entramos a configurar en el equipo Grandstream el FXS PROFILE lo dejamos inactivo y en sip settings le ponemos un puerto diferente al que vamos a configurar en FXO PROFILE 1.

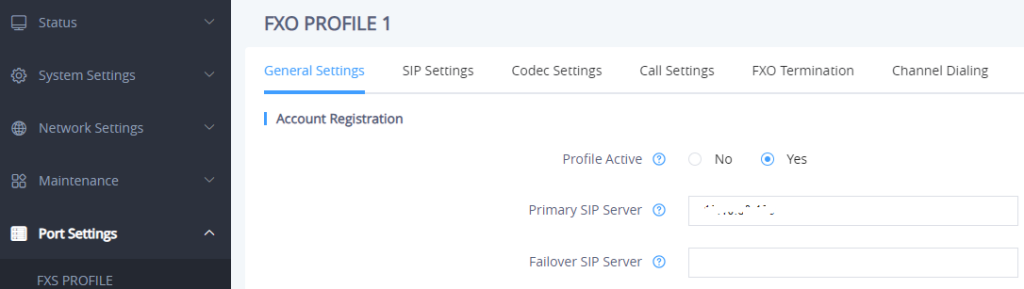

en FXO PROFILE 1 activamos el profile (Yes) y en primary sip server ponemos la ip de nuestro Issabel PBX

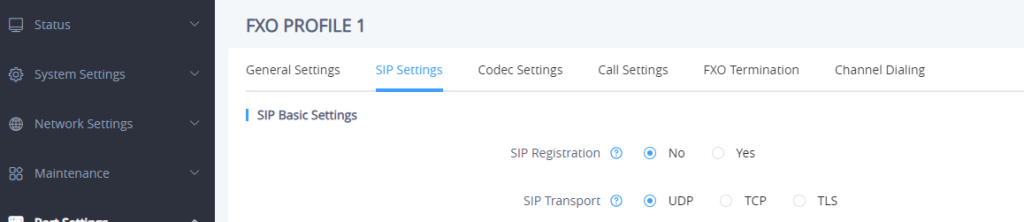

ponemos la opción SIP Registration en NO

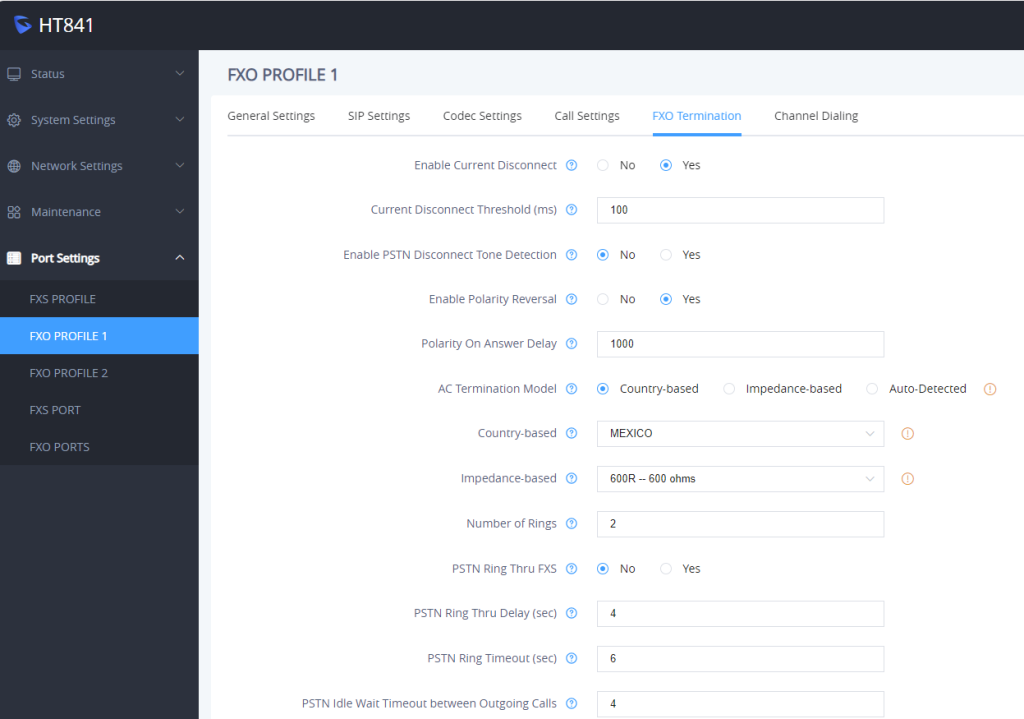

Pasamos a la sección FXO Termination verifique que las opciones predeterminadas estén seleccionadas en los campos Enable Current Disconnect: en Yes y Enable PSTN Disconnect Tone Detection: en No. Si seleccionamos Yes en Enable Current Disconnect el valor predeterminado es de 100 ms; Aumentamos en incrementos de 100 ms si se producen caídas de llamadas. En mi caso puse 2 el number rings. PSTN Ring Thru FXS = No,

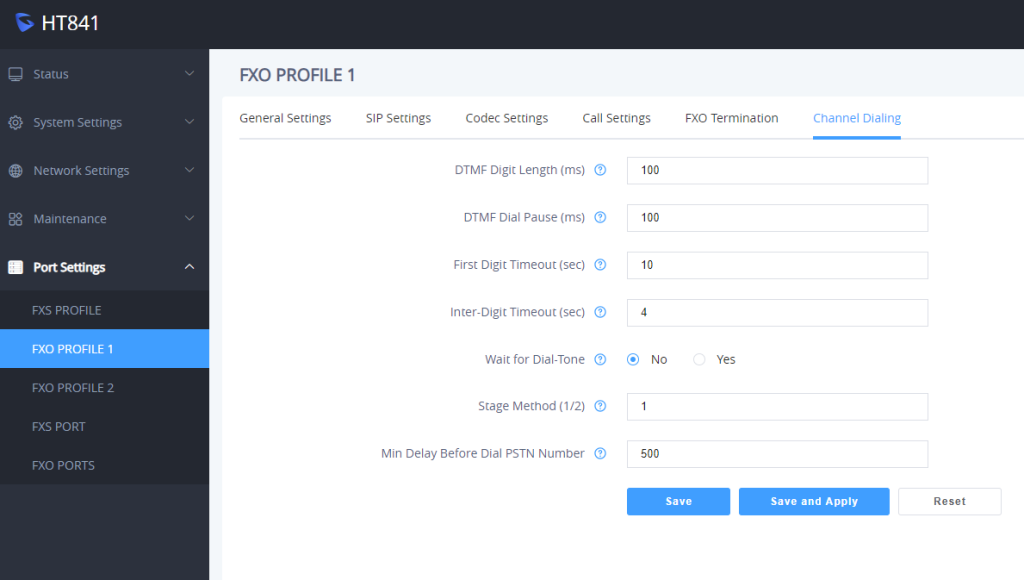

Buscamos la sección Channel Dialing y en los campos Wait for Dial-Tone cambiamos la opción por predeterminada a No y en el campo Stage Method (1/2) cambie el valor predeterminado a 1.

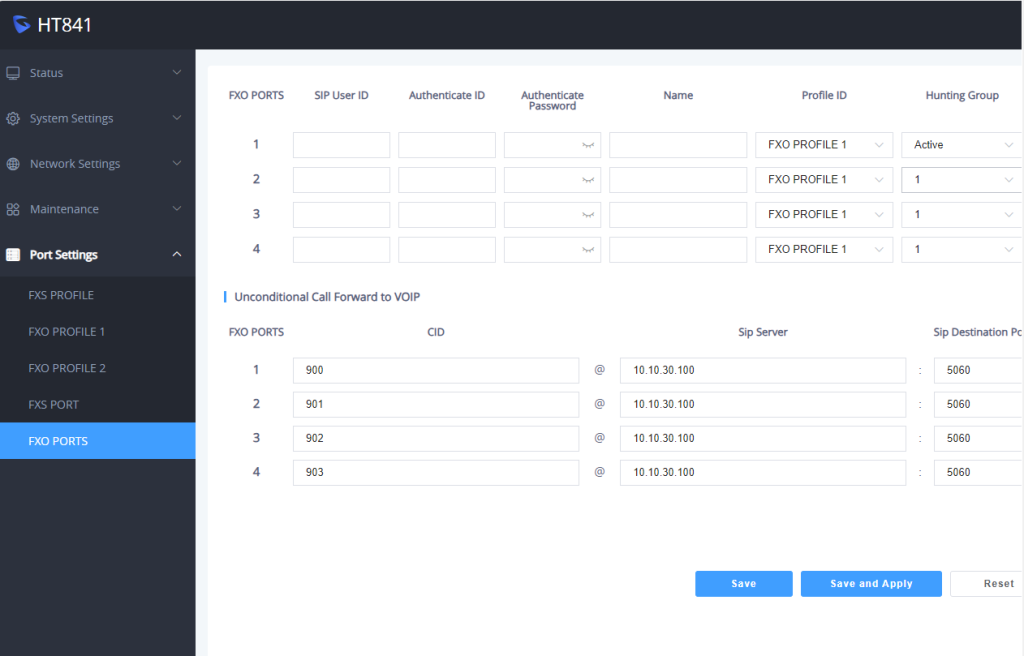

Vaya al menú lateral FXO PORTS y en la columna Hunting Group, seleccione uno de los puertos como principal colocando en la casilla de selección Active, en Profile ID colocamos FXO PROFILE 1.
en la sección Unconditional Call Forward to VOIP coloque la misma dirección IP del PBX Issabel en la columna SIP Server que en este ejemplo es 10.10.30.100, en la columna Sip Destination Port el valor predeterminado es 5060 (en Issabel crearemos la troncal PJSIP escuchando en el puerto 5060.
Ahora en Issabel creamos nuestra troncal PJSIP sin autenticación ya que el HT841 lo configuramos como Peer.

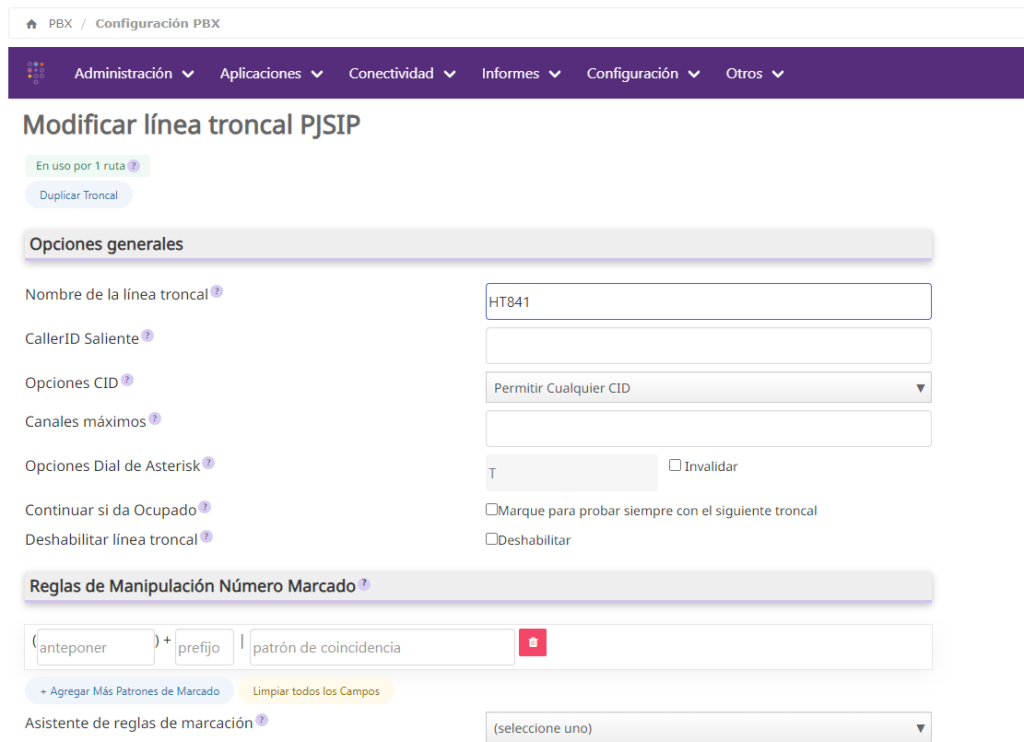

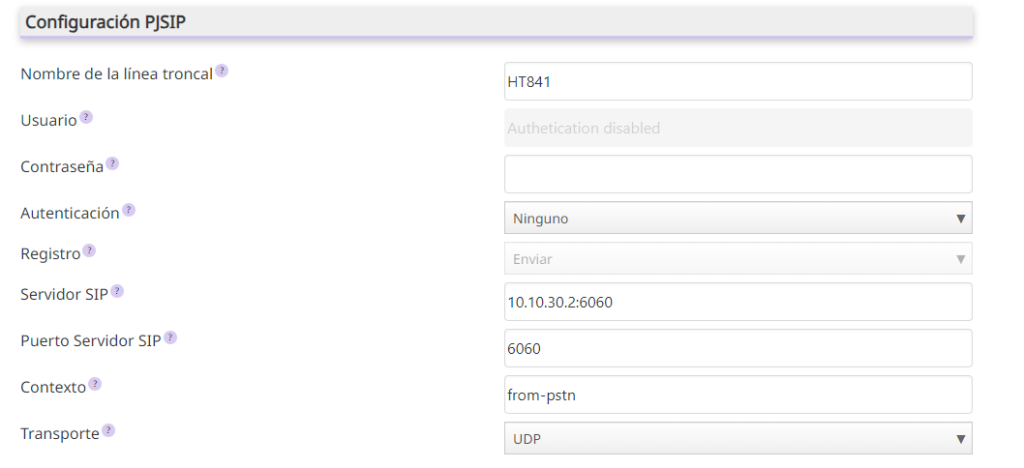

En la configuración PJSIP colocamos el nombre de la troncal en mi caso puse HT841 y deshabilité la autenticación. (recordemos que estamos configurando en modo peer). en servidor SIP ponemos la ip del HT841:puerto (por default escucha en el 6060) en contexto: from-pstn
guardamos los cambios, creamos nuestra ruta entrante y saliente. En la saliente le decimos que use la troncal PJSIP que acabamos de crear.

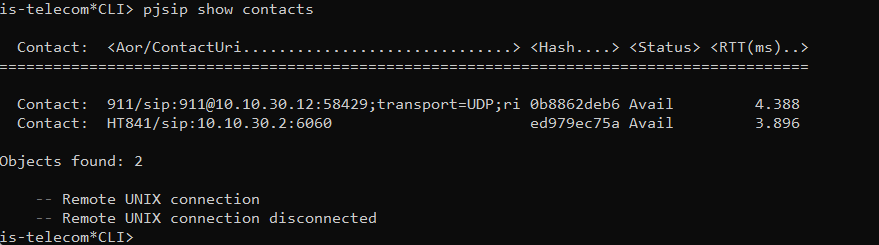

en el CLI si escribimos el comando: pjsip show contacts veremos el estado de la troncal pjsip (Avail)

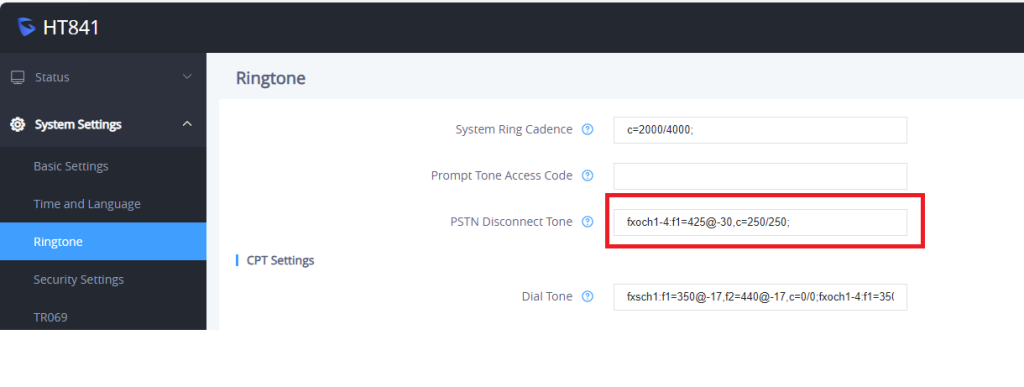

Si estas en México debes cambiar el parámetro PSTN Disconnect tone por los siguientes valores: fxoch1-4:f1=425@-30,c=250/250;
